AXG, Filtro Attivo e Rifasamento

AXG, Filtro Attivo, Rifasamento, Bilanciamento delle fasi

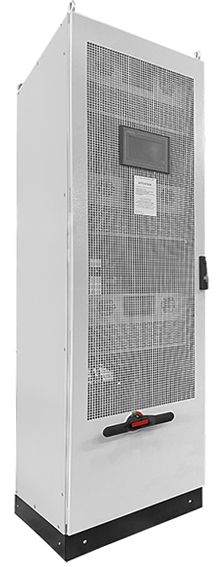

I sistemi combinati della serie AXG hanno una sofisticata capacità di controllo della qualità dell'energia.


AXG raccoglie in tempo reale gli andamenti delle correnti, inviandoli ad un circuito interno di controllo, mediante n. 3 T.A. installati sul lato carico.

Attraverso integrati a tecnologia FPGA, vengono estratte le componenti fondamentali delle correnti, le componenti armoniche, le correnti reattive e le componenti responsabili dello squilibrio; vengono confrontate le correnti necessarie alla compensazione e le correnti di compensazione emesse dal sistema AXG, e ne viene calcolata la differenza.

Al fine di consentire all’inverter IGTB di poter iniettare le dovute correnti nella rete elettrica, vengono emessi dei segnali in ingresso al circuito di pilotaggio, così da realizzare il controllo a ciclo chiuso e completare la funzione di compensazione, sia in termini di filtraggio che di rifasamento.

Le modalità di funzionamento opera secondo il principio di priorità (selezionabile), da scegliere tra Filtro Attivo (AHF), Rifasamento (PFC) e Bilanciamento delle fasi (UNBALANCE).


Modalità Filtro Attivo

AXG è in grado di filtrare correnti armoniche (THDi) fino al 50° ordine e ridurre notevolmente le componenti di THDv. Applicabili in qualsiasi condizione sia in ambito industriale che civile, rappresentano la soluzione ideale per il trattamento di carichi trifase non lineari, con o senza neutro.


Modalità Rifasamento

AXG, grazie al suo funzionamento elettronico, è in grado di operare laddove un sistema di rifasamento tradizionale, non potrebbe fare altrettanto con l’opportuna affidabilità nel tempo. Ad esempio, tutte le applicazioni – prevalentemente nell’industria pesante – con contenuti armonici proibitivi – sia in corrente che in tensione - anche per sistemi di rifasamento con induttanze di detuning.


Come scegliere un sistema AXG

Il dimensionamento di un sistema AXG, dipende dalla finalità di utilizzo (priorità) da parte del cliente.

Se l’obiettivo è quello di rifasare un impianto (o un carico), i criteri di dimensionamento sono gli stessi utilizzati per il calcolo di un sistema di rifasamento “tradizionale”; è quindi necessario essere a conoscenza della potenza attiva (kW), cosphi iniziale dell’impianto (o del carico), tensione e frequenza di esercizio.

Se invece il sistema AXG dovrà prevalentemente operare come filtro attivo, la scelta della corrente dell’impianto (o del carico) da filtrare, è ottenuta mediante un’appropriata analisi di rete al fine di estrapolare la sommatoria delle correnti armoniche (non la corrente totale circolante).

Qualora si voglia realizzare un “sistema combinato” che preveda sia la modalità filtro attivo che rifasamento, la corrente totale i AXG sarà la sommatoria delle due correnti.

Ad esempio, su una rete 400 V 50 Hz avremmo:

  • modalità filtro attivo 75 A
  • modalità rifasamento 150 kVAr (216 A)
  • corrente totale richiesta 291 A
  • corrente del sistema AXG, 300 A

Priorità di funzionamento

A prescindere dalla priorità impostata, qualora ve ne fosse la necessità, il sistema AXG erogherà comunque tutta la corrente a disposizione, ripartendola adeguatamente in funzione delle necessità dell’impianto, siano esse correlate al filtraggio, alla compensazione reattiva ed al bilanciamento delle fasi.


Caratteristiche

Display touch-screen rapido per la visualizzazione dei dati di rete.

  • Valori efficaci correnti del carico;
  • THDi (distorsione armonica in corrente) del Carico;
  • Fattore di potenza del carico;
  • Potenza Attiva, Reattiva, Apparente richiesta dal carico;
  • Valori efficaci correnti e tensioni lato rete (dopo il Rifasamento/Filtraggio);
  • THDi e THDv (Distorsione in Corrente e in Tensione) lato rete;
  • Fattore di potenza lato rete;
  • Potenza Attiva, Reattiva, Apparente lato rete.
  • Visualizzazione da remoto attraverso Porta seriale RS232 ed RS485, protocollo Modbus.
  • Vengono inoltre monitorate le Correnti e le Potenze Reattive iniettate dall’apparecchiatura.

Applicazioni

  • Industria Pesante (Metallurgiche, Raffinerie…)
  • Data Center
  • Cementifici
  • Cartiere
  • Sistemi per Building Automation
  • Industria Automobilistica
  • Sistemi per Trattamento Rifiuti
