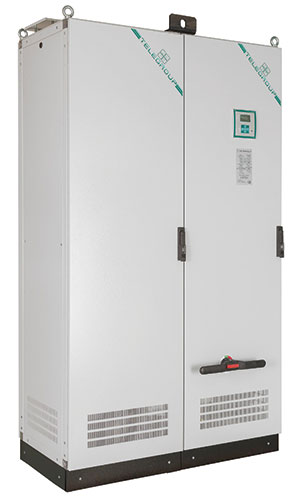

Quadri Automatici di Rifasamento con Reattanze di Filtro

Serie R


Serie R48Filter


Gamma di Quadri idonea per applicazioni con elevato contenuto armonico e rischio di risonanza. Industria ceramica, Industria della plastica, Cementifici, Industria siderurgica, Industria alimentare e settore Farmaceutico, sono solo alcuni esempi dove solitamente, per far si che il Quadro possa operare qualitativamente nel tempo, risulta necessario “filtrare”.

La Serie R48Filter è equipaggiata con Condensatori trifase in Olio tensione nominale 480 V e Reattanze di Filtro 189 Hz (134 Hz a richiesta). Gamma da 18 a 1000 kVAr in versione standard (altre potenze su richiesta)


Regolatore automatico a microprocessore, Serie PCRL, Contattori tripolari per batterie di condensatori, Sezionatore tripolare con manovra blocco/porta (Interruttore automatico o Sezionatore con Fusibili a richiesta), fusibili di protezione NH per ogni batteria di condensatori e, in funzione delle potenze, sistema di ventilazione forzata.

Tutti i Quadri sono realizzati con un sistema modulare che prevede Cassetti estraibili collegati con un sistema di barratura in alluminio testato per 50 kA 1 sec. (altri valori a richiesta fino ad 80 kA), ed abbandonando l’obsoleto collegamento a cavo. Questo sviluppo garantisce una maggiore affidabilità e robustezza, oltre a semplificare l'accesso al Quadro per le operazioni di manutenzione.
