Rifasamento Industriale BT > Soluzioni con Condensatori in Azoto (N2)

Quadri Automatici ad inserzione statica con Reattanze di Filtro

Serie G


Serie G48Filter-T


Esistono tipologie di carichi che, a differenza di altri, per il loro funzionamento non possono accettare un tempo d’inserzione di decine di secondi, come avviene per il contattore, ma necessitano di una compensazione istantanea. Questi carichi (Saldatrici, Appuntatrici, Ribobinatrici tissue ecc…), possono esclusivamente essere rifasati mediante l’utilizzo di Quadri ad inserzione statica, ovvero dotati di Moduli Tiristori.

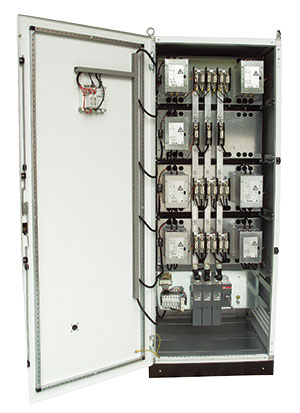

quadri automatici inserzione statica

La Serie G48Filter-T è equipaggiata con Condensatori trifase in Gas di Azoto (N2) tensione nominale 480 V, Reattanze di Filtro 189 Hz (134 Hz a richiesta) e Moduli Tiristori Serie THX, interamente progettati e realizzati da TELEGROUP.


Regolatore automatico a microprocessore, Serie PCRJ, Sezionatore tripolare con manovra blocco/porta (Interruttore automatico o Sezionatore con Fusibili a richiesta), fusibili di protezione NH per ogni batteria di condensatori e, in funzione delle potenze, sistema di ventilazione forzata.

Tutti i Quadri sono realizzati con un sistema modulare che prevede Cassetti estraibili collegati con un sistema di barratura in alluminio testato per 50 kA 1 sec. (altri valori a richiesta fino ad 80 kA).
